تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | جهاز الحفر الهندسي GY200 | الحالة: | جديد |
|---|---|---|---|
| النوع: | أداة الحفر الدوارة | الجهد: | 220 فولت |
| النموذج: | 200 غراي | الضمان: | سنة واحدة |
| اسم العلامة التجارية: | Shitan | قطر الحفر: | مخصصة |
| عمق الحفر: | 300 متر | التطبيق: | حفر آبار المياه والاستكشاف واختبار التربة والحفر الجوفي |
| صناعة المعدات الأولية: | مقبولة | المواد: | الصلب |
| إبراز: | أجهزة الحفر الهندسية ذات العزم الكبير,محطة حفر الهندسة الاستقصائية |
||

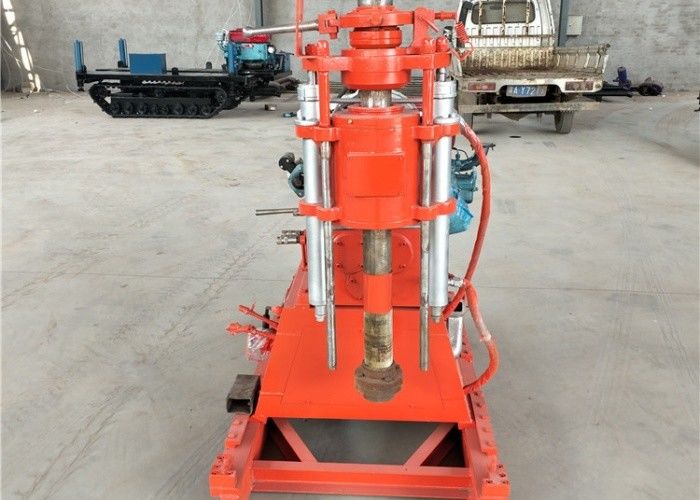

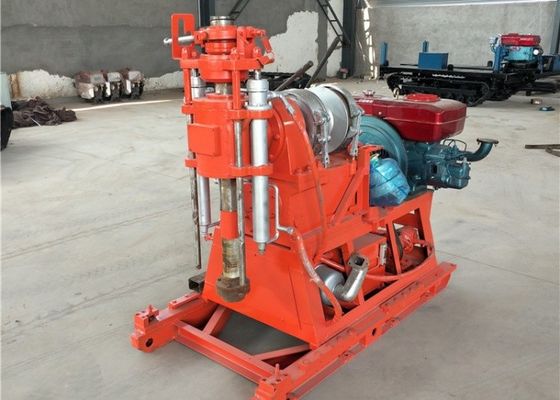

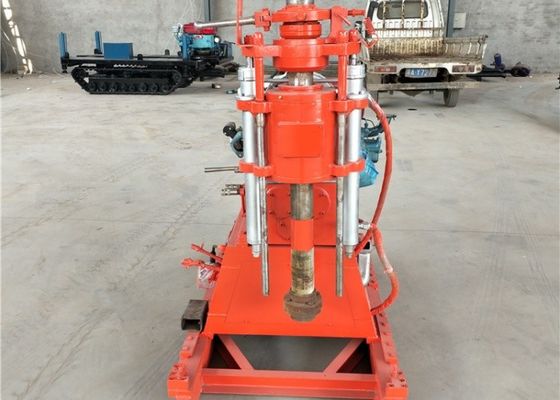

منصة الحفر الهندسية GY200 مع عمق 300 متر عزم دوران كبير
وصف المنتج:
GY 200 محطة حفر هندسية لاستكشاف عام والتحقيق في رواسب المعادن الصلبة، والمسح الهندسي الجيوتكتوني والثقوب التفتيشية للبنية الخرسانية.تم تصميمه لاستكشاف الهياكل الجيولوجية للمباني الصناعية والمدنية، مثل السكك الحديدية والجسور ومشاريع الطاقة الكهرومائية.
معايير المنتج:
| المعيار الأساسي | |||||
| عمق الحفر | 60 متر | 225م | 295م | ||
| قطر الحفر | 300ملم | 76ملم | 46ملم | ||
| قطر أنابيب الحفر | 50 | 42 | |||
| الزاوية القابلة للدوران | 0°~ 360° | ||||
| الوزن بدون محرك | 750 كجم | ||||
| البعد (الطول * العرض * الارتفاع) | 1820 * 980 * 1400 مم | ||||
| طاولة دوارة | |||||
| سرعة الدوران | 900، 475، 388، 205، 157، 68 دورة/دقيقة | ||||
| أقصى عزم دوران | 2000 N*m | ||||
| رحلات التغذية | 400 ملم | ||||
| القوة القصوى لتغذية الأسطوانة | 29 KN | ||||
| القوة القصوى لرفع الأسطوانة | 39 KN | ||||
| الرفع | |||||
| قدرة الرفع | 30 CN | ||||
| سرعة خط البوبين، الطبقة الثانية | 0.27064083، 1.58، 1.64 متر/ثانية | ||||
| قطر الحبل | 135 ملم | ||||
| قطر الحبل | 12.5 ملم | ||||
| قدرة الحبل | 30 متر | ||||
| مضخة الزيت | |||||
| النزوح | 20 مل/ر | ||||
| السرعة الاسمية | 2500 دورة/دقيقة | ||||
| الضغط الاسمي | 20 مبا | ||||
| الضغط القصوى | 25 مبا | ||||
| القوة | |||||
| الطاقة الاسمية | 14 كيلوواط (Y160-4 الكهربائية) ، 14.7 كيلوواط (ZS-1115 الديزل) | ||||
| السرعة الاسمية | 1460 دورة في الدقيقة (Y160-4 الكهربائية) ، 2200 دورة في الدقيقة (ZS-1115 الديزل) | ||||
| الوزن | 144 كجم (Y160-4 الكهربائية) ، 190 كجم (ZS-1110 الديزل) | ||||
| الإطار | |||||
| النوع | النوع المنزلق مع الإطار الأساسي | ||||
| حركة متحركة للثقب | 400 ملم | ||||
| المسافة بين الحفرة وفتح الثقب | 270 ملم | ||||
خصائص المنتج:
1محركات الديزل والكهربائية كمحركات طاقة.
2برج الحفر المتكامل:
يتم دعم البرج بواسطة أسطوانتين زيتيتيتين عالية القوة، والهيدروليكية التي تتحكم في صعود وسقوط البرج. العملية مريحة للغاية، وتوفير الوقت والجهد العمالي،خلق أقصى فائدة للمستخدم.
3القاعدة المتنقلة:
الهيكل المستخدم نوع الزحف تحقيق الدوران السريع، مريحة جدا للحركة.
4يمكن استخدام ساق الدعم الهيدروليكية الطويلة للنقل وتحميل وتفريغ الحفر تلقائيًا دون مساعدة معدات الرفع.يمكن للساق الهيدروليكية بسرعة جعل مستوى الحفر في التنسيق مع أداة المستوى العالمي.
5محرك الديزل ذو بدء كهربائي:
إنه يقلل كثيرا من كثافة عمل المشغلين ، وخاصة أكثر كفاءة في الموسم البارد عندما يكون بدء محرك الديزل صعبًا ، مما يظهر مزاياه الكبيرة.
6. يتم تجهيز الجهاز بمجموعة كاملة من مضخة الوحل المستقلة BW - 160 ، مع معدل تدفق مضخة عالية والضغط ، وصيانة مريحة ، مريحة لشراء قطع الغيار والإكسسوارات في جميع أنحاء.
عملية الحفر:
اضغط على مقبض المشابك ومقبض المكيف، تبدأ مضخة الوحل في إمداد المياه، اضغط على المقبض الهيدروليكي الأيمن وتدوير صمام تنظيم الضغط في المقبض الأيسر لبدء الحفر.عندما ينخفض العمودي عمود الدوار إلى أسفلاسحب مقبض المشبك لقطع الطاقة ارفع حلقة الدعم ارفع مقبض الهيدروليك اليمنى الى الموقف العلوي اضغط على مقبض الهيدروليك اليسرىرفع العمود الرأسي إلى أعلى موقف، اضغط على حلقة الدعم، ودفع إلى أعلى مقبض المشبك، اضغط على مقبض الهيدروليكية اليمنى إلى أسفل إلى وضعية أسفل، وبدء الحفر مرة أخرى،تعمل بشكل متكرر وفقًا لنظام التشغيل المذكور أعلاه حتى يتم الوصول إلى أعلى عمق الحفر في أنبوب الحفر النشط، ومن ثم استبدال وتثبيت أنبوب الحفر.
شركة Jinzhou Shitan Machinery Equipment Co، Ltd المنتجات الرئيسية:
أجهزة الحفر الهوائية (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500,ST-600,ST-800 وغيرها من أجهزة حفر الآبار المائية الهوائية) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A، XY-1B ، XY-2 ، XY-2B ، GK180 ، GK200 ، GY150 ، GY200 و 30 أجهزة حفر الصدمة ، أجهزة حفر الأنفاق من سلسلة ZLJ وغيرها من آلات الحفر الجيولوجية) نظام تحتية السكة الزحافية ، مضخة الطين الحفر ((BW150 ،BW160،BW200،BW250،BW850 سلسلة مضخات الطين الحفر) ، ضاغط الهواء الحفر، حفر البئر المياه ((PDC حفرة قطعة، Tricone قطعة، DTH زر قطعة) ، أنابيب حفرة البئر المياه،قطع غيار أجهزة الحفر ((عصا الحفر ، مفصل قضبان الحفر ، أنابيب الغلاف ، ربط الغلاف ، أنبوب الأساس ، ربط أنبوب الأساس ، أجهزة رفع ، مطرقة إسقاط تلقائية ، جهاز أخذ العينات ، أداة SPT ، شوكة مفتاح أساسي ، شوكة مكبس ، مفصل قفل) ، Track Transporter
جودة جيدة، خدمة ما بعد البيع المهنية، مرحبا بكم للطلب
