تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | جهاز الحفر الأساسي XY-1A | نوع الطاقة: | ديزل / 13.3 كيلو واط |
|---|---|---|---|
| رقم الموديل: | XY-1A | عمق الحفر: | 150 م |
| استخدام: | بئر ماء | اللون: | أصفر ، أصفر أو كما rquest الخاص بك |
| التطبيق: | الاستكشاف الجيولوجي | زاوية الحفر: | 90 ~ 75 درجة |
| قطر الحفر: | مخصصة | الأبعاد: | 1100 * 600 * 500 مم ، 600 * 650 * 2330 مم ، |
| الضمان: | 12 شهراً | خدمة ما بعد البيع: | الدعم الفني بالفيديو |
| إبراز: | منصات حفر الماس الأساسية الصخرية,150 متر منصات حفر الماس الأساسية,جهاز حفر الماس الأساسية الهيدروليكية |
||

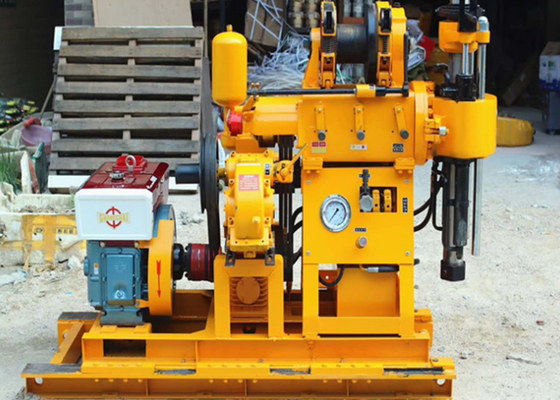

أجهزة الحفر الأساسية للتنقيب عن المناجم عمق 150 متر مع مضخة الوحل BW 160
أجهزة الحفر الأساسية XY-1Aأنامقدمة
يستخدم هذا النوع من أجهزة الحفر على نطاق واسع في حفر الآبار العائلية ، وآبار صناعة الحفر والحفر المسح الجيولوجي العينات ، وخدمة SPT الخ.سيكون من 50-200mm أو أكبر وفقا لمتطلبات العملاء.
أجهزة الحفر الأساسية XY-1Aتفاصيل تقنية
| Xy -1 منصة حفر | قطر فتحة الحفر | ملم | 150 |
| عمق الحفر | م | 150 | |
| قطر أنابيب الحفر | ملم | 42 | |
| ميل فتحة الحفر | ° | 90 درجة 75 درجة | |
| أبعاد الجهاز ((L × B × H) | ملم | 1640 × 1030 × 1440 | |
| وزن الحفر (باستثناء المحرك) | كيلوغرام | 500 | |
|
الجيروسكوب
|
سرعة الدوران ((ثلاثة كتل) | r/min | 142,285,570 |
| رحلة الدوران | ملم | 450 | |
| سرعة الحركة القصوى | م/دقيقة | 3 | |
| قوة التغذية العمودية القصوى | KN | 15 | |
| الحد الأقصى للرفع الرأسي | KN | 25 | |
| سحاب الريح | قدرة رفع ((حبل ذو سرعة واحدة) | KN | 10 |
| سرعة الطبول | r/min | 55,110,220 | |
| السرعة المحيطية للطبل | م/س | 0.42,0.84,1.68 | |
| قطر الطبول | ملم | 145 | |
| قطر الحبل | ملم | 9.3 | |
| وزن الحبل | م | 27 | |
|
قطر الفرامل
|
ملم | 230 | |
| عرض شريط الفرامل | ملم | 50 | |
| مضخة الماء | نوع المضخة | أسطوانة واحدة أفقية مزدوجة التفاعل | |
| الحد الأقصى للنزوح |
L/min |
95 ((77) | |
|
الضغط المسموح به
|
ام بي اي | 1.2 | |
| ضغط العمل | ام بي اي | 1.2 | |
| قطر الاسطوانة | ملم | 80 | |
| مضخة الزيت | نوع المضخة | مضخة العجلات | |
| القوة | KW | 16.2 | |
| الضغط الاسمي | ام بي اي | 12.5 | |
| نوع المحرك | YBC-12/125 | ||
| النزوح | ل / ر | 12 | |
| السرعة الاسمية | r/min | 2000 |
XY-1A محطة الحفر الرئيسية العقود الآجلة
1عندما تكون الثقوب النهائية قطرها 75 ملم و 46 ملم على التوالي، تكون أعماق الثقوب الاسمية 100 م و 180 م على حدة. الحد الأقصى للعمق لا يتجاوز 110٪ من العمق الذي تم حفره في كل ثقب.أقصى قطر مسموح به للثقب هو 150 ملم.
2مع جهاز تغذية هيدروليكي، ارتفاع كفاءة الحفر، تقليل قوة العمل.
3المعدة مجهزة بآلية عقد الفك العلوي الكروية وعصا الحفر ذات القوة السداسية التي يمكن استبدالها دون إيقاف، عالية الكفاءة، آمنة وموثوقة.
4يتم تثبيت مقياس ضغط في قاع الحفرة يظهر الضغط من أجل التحكم في الوضع داخل الحفرة 5. هيكل مضغوط، حجم صغير، خفيف الوزن، قابلية للفصل عالية،سهولة النقل ومناسبة للعمليات في السهول أو المناطق الجبلية.
كيف يتم حفر التنقيب؟
قم بتثبيت الرفع في خندق المفاصل ذات القطر المتغير، حرّك المقبض الأيمن من الرافعة لأخذ الشوكة،رفع أداة الحفر إلى الجزء العلوي من فتحة الحفر، تحريك مقبض اليسار من الدرج باستمرار، وانخفاض أداة الحفر في فتحة الحفر بسرعة متساوية. عندما خندق من مرفق القطر المتغير قريب من المدخل،استخدم شوكة المربع لحجب وإزالة الرفع.
يتكون الحفر من غرق خيط الحفر في الأرض مع حقن طين خاص. وهذا يسمح بتحقيق شظايا الصخور وعينات الغاز إلى السطح.يجب حفر الحفر في عدة مواقع لتحديد الودائع المحتملة.
