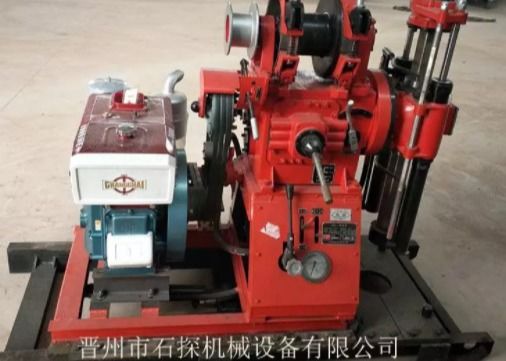

جهاز حفر مجنزر ذو هيكل جيد لعمق 150 متر

جهاز الحفر Gxy-1c مناسب للمسح الجيولوجي الهندسي ، والمسح العام واستكشاف رواسب الخام الصلبة ، وفتحات التفجير وفتحات التفتيش للهياكل الخرسانية المختلفة.وفقًا للطبقات المختلفة ، يمكن اختيار الماس وكربيد الأسمنت والمسمار والقطع الأخرى للحفر.





يكتب	GXY-1
عمق حفرة	150 م
حفرة قطرها	110 ملم
قطر الفتحة النهائية	75 ملم
قطر قضبان الحفر	Φ42 / 50 مم
زاوية الحفر	90 درجة -75 درجة
البعد (L * W * H)	1640 * 1030 * 1440 ملم
الوزن (بدون وحدة الطاقة)	500 كجم
رأس دوار	سرعة الدوران المباشر	142 ؛ 285.570 ص / دقيقة
	تغذية السكتة الدماغية	450 ملم
	قدرة الرفع	25 كيلو نيوتن
	قدرة التغذية	15 كيلو نيوتن
	الأعلى.عزم الدوران	1200 نيوتن متر
رفع	سرعة تشغيل الطبل	55 ؛ 110 ؛ 220 ص / دقيقة
	الأعلى.قدرة الرفع ، خط واحد	10 كيلو نيوتن
	قطر حبل الأسلاك الفولاذية	9.3 ملم
	سعة الاسطوانة	27 م
مضخة الطين (أفقية أحادية الفعل)	الأعلى.الإزاحة	77 لتر / دقيقة
	الأعلى.الضغط	1.2 ميجا باسكال
	ضربة	100 م
	السكتة الدماغية في الدقيقة	96 دقيقة
	قطر البطانة	80 ملم
مضخة الزيت (مضخة تروس YBC-12/80)	ضغط	8 ميجا باسكال
	الإزاحة	8 مل / ص
	سرعة	1500r / دقيقة
وحدة الطاقة	محرك كهربائي موديل Y132M-4	7.5 كيلو واط ، 1440 لفة / دقيقة
	محرك ديزل موديل S1100	10.3 كيلو واط ، 2200 لفة / دقيقة



الميزات الرئيسية هي كما يلي:

1. يتمتع جهاز الحفر بقدرة إدخال عالية ، وعزم دوران عالي للإخراج ، وقدرة حفر قوية.
2. سرعة الإخراج العالية لجهاز الحفر مناسبة بشكل أساسي للحفر الماسي الأساسي والتحقيق الجيولوجي الهندسي.
3. جهاز الحفر مجهز بدوار ، والجسم عبارة عن صب متكامل ، مما يحسن القوة الهيكلية.
4. إنها مُجهزة بآلية تغذية هيدروليكية وآلية لقط ظرف هيدروليكي في الطرف العلوي من العمود الرأسي لتحسين كفاءة الحفر وتقليل كثافة اليد العاملة.
5. من أجل إطالة عمر رأس الطاقة ، يتم استخدام التحكم الهيدروليكي لرأس الطاقة للرجوع للخلف لجعل الإطار يتحرك بعيدًا عن الفتحة.
6. جهاز الحفر مجهز بأنبوب حفر فعال ، والذي يتميز بكفاءة حفر عالية ، وأمان وموثوقية.
7. تتبنى الحفارة قابض احتكاك مزدوج مغلق بشكل طبيعي مع فتح وإغلاق مرن والتشغيل والتعديل المريحين.
8. إن علبة التروس لجهاز الحفر تتبنى هيكل علبة تروس السيارات ، ناقل الحركة بمقود واحد وآلية التعشيق ، لذلك فهي سهلة التشغيل.
9. إذا تم فصل المثقاب عن مضخة الماء ومضخة المياه وتم تجهيز المثقاب بشكل منفصل بالطاقة ، فيمكن تحسين عزم الدوران الناتج للحفر ، خاصة عند الدخول في حفر حفرة عميقة ، فلن تنخفض الطاقة ، مما يؤدي تناقض مضخة الماء وتجنب الحوادث في الحفرة.
10. جهاز الحفر مدمج في الهيكل ، صغير الحجم وخفيف الوزن ، مع الجزء الأكبر أقل من 100 كجم ، وهو مناسب للفك والمناولة ، ومناسب للعمل في المناطق الجبلية أو الجبلية.
11. يمكن أن تكون مجهزة بهزاز ثقب كبير ونظام تحكم وفقا للحاجة لتحسين القدرة على التعامل مع الحوادث.
12. الحفارة مُجهزة ببرج حفر بأنبوب خفيف 7.0m بهيكل بسيط وتركيب وإزاحة مريحة.
