تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم الموديل: | جي 300 | طول أنبوب الحفر: | 4.2 م |
|---|---|---|---|
| استخدام: | الجيولوجيا واستكشاف المعادن | ميثولد الحفر: | حفر الطين |
| سرعة المغزل القصوى: | 30-1050r / دقيقة | إسم الألة: | جهاز حفر الآبار لونش ثقب الحشو الصغير |
| نوع الطاقة: | ديزل | النوع: | جهاز الحفر الأساسي |
| إبراز: | الصخور الأساسية آلة الحفر,آلة الحفر الجيولوجية |
||

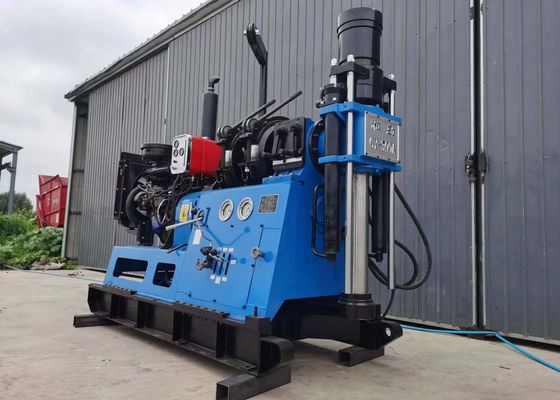

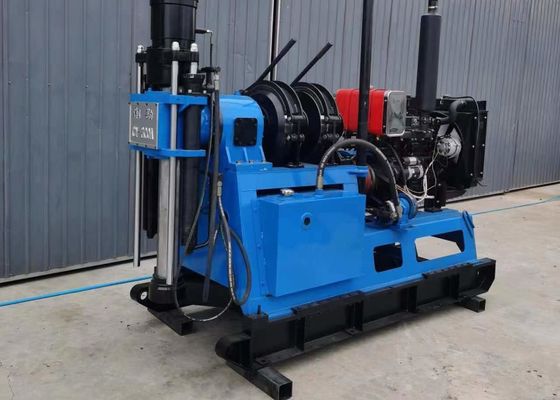

GY300m جهاز حفر الحفر للدراجة الصغيرة للثقوب
التطبيق
منصة الحفر Gy-300 هي منصة حفر للقلب المتوسط والضحل. إنها ليست مناسبة فقط لحفر القلب الكبير والصغير القائم على سبيكة والماس ،ولكن أيضا لمهندسة المسح الجيولوجي والهندسة البناء في هندسة البناء، هندسة الطاقة المائية، الطريق السريع، السكك الحديدية، الميناء وغيرها من المجالات.
المواصفات التقنية
1قدرة الحفر | ||||
حفر القلب | ||||
| نوع أنابيب الحفر | المواصفات | عمق الحفر | ||
| أنابيب منزلية | أنابيب الحفر المكتظة داخليا | 42ملم | 480م | |
| 50ملم | 350 متر | |||
| 60ملم | 250 متر | |||
| أنابيب الحفر ذات القوى السلكية | 55.5ملم | 400 متر | ||
| 71ملم | 290م | |||
| 89ملم | 230 متر | |||
| DCDMA (جمعية مصنعي حفر الماس) | أنابيب الحفر ذات القوى السلكية | | 440 متر | |
| 290م | |||
| 195 متر | |||
| 135م | |||
| 2زاوية الحفر | 0°~360° | |||
| 3المحرك | النموذج | القوة | السرعة | الوزن |
| المحرك الكهربائي | Y180L-4 | 22 كيلوواط | 1470 دورة/دقيقة | 190 كجم |
| محركات الديزل | 4L68 | 24 كيلوواط | 1500 دورة/دقيقة | 215 كجم |
| 4-الجهاز الجهاز | ||||
| النوع: آلة تغذية هيدروليكية مزدوجة الأسطوانات | ||||
| قطر الثقب | 80 | |||
| سرعة العمود الرأسي | ||||
| الدوران للأمام (R / min) | 58 101 160 221 234 406 640 885 | |||
| الدوران العكسي (R / min) | 46 183 | |||
| أقصى عزم دوران للعمود الرأسي | 3000NM | |||
| مسار العمودي للعمود | 600MM | |||
| أقصى قدرة رفع للعمود الرأسي | 60KN | |||
| الضغط الأقصى للعمود الرأسي | 100KN | |||
| 5. الرافعة | ||||
| النوع: ناقل التروس الكوكبية | ||||
| قطر الحبل | φ 14 ملم | |||
| سعة حبل الأسلاك من الصلب | 45 متر (خمس طبقات) | |||
| القوة الرفعية القصوى للحبل الواحد | 30KN | |||
| سرعة رفع الحبل | ||||
| سرعة خطية للطبول | 0.45 0.785 1.24 1.71 | |||
6-المشابك | ||||
| 7نظام هيدروليكي | ||||
| (1) ضغط النظام | ||||
| الضغط الاسمي | 8Mpa | |||
| الضغط القصوى | 10MPa | |||
| 2) مضخة الزيت | ||||
| النوع | مضخة زيت العجلات (cb-e25) | |||
| النزوح | 20 مل / ر | |||
| السرعة الاسمية | 1500ر / دقيقة | |||
| الضغط الاسمي | 16MPa | |||
| الضغط القصوى | 20MPa | |||
| 8الإطار | ||||
| النوع | نوع التزلج (مع قاعدة متنقلة) جهاز الحفر مع مسافة 460 مم | |||
| إفسح المجال لفتحة المسافة | 260ملم | |||
| 9الأبعاد الإجمالية لأجهزة الحفر | ||||
| 10وزن جهاز الحفر (باستثناء آلة الطاقة) | حوالي 1300 كجم | |||
أجهزة حفر الآبار المائية GY300 لها الطابع:
1- تبني معدات تغذية هيدروليكية أوتوماتيكية، تحسين كفاءة الحفر
2. يمكن استبدال قضيب الحفر دون توقف
3. مقبضات مركزية، سهلة التشغيل، آمنة وموثوقة
4يتم تركيب منصة الحفر ومضخة ومحرك الديزل على إطار قاعدة مشتركة لضمان هيكل مضغوط وتوفير المساحة
5الوزن خفيف مع قابلية تفكيك عالية، وسيلة نقل سهلة للعمل في المناطق السهلة والجبلية
جهاز الحفر له الخصائص التالية:
1جهاز الحفر لديه العديد من مراحل سرعة الدوران (8 معدات) ومدى سرعة الدوران معقول.
2سرعة دوران منخفضة، عزم دوران عال، مجموعة واسعة من التطبيقات، يمكن استخدامها للحفر عالية السرعة والحفر الشعاعي الحفر الحفر الحفر.
3مع سرعتين عكسية، وكثافة العمل ليست عالية عند التعامل مع الحوادث في الحفرة، وأنها آمنة في النهار.
4الطاقة المثبتة لمنصة الحفر كبيرة، ويمكن تجهيزها بمحركات الديزل أو المحرك.
5أجهزة الحفر متقدمة في الهيكل، معقولة في التخطيط، مرنة وموثوقة في التشغيل، وسهلة الصيانة والصيانة والإصلاح.
6الحفرة لديها حجم صغير، وخفيفة الوزن والقدرة على فصل جيدة.
7العمود الرأسي من منصة الحفر لديه مسافة تغذية من 600mm، وهو ما يؤدي إلى تحسين كفاءة الحفر وتقليل الحوادث مثل التمسك يحدث.
8تحرك مستقر، والتصميم البسيط والموثوق به، واستقرار جيد من الحفر عالية السرعة، والمسافة الكبيرة من فتح الثقب.
9عداد WOB هو من البنية مقاومة للصدمات المملوءة بالزيت ، مع نطاق بسيط ، مؤشر دقيق ومدة خدمة طويلة.
10إنّ عجلة جهاز الحفر هي من نوع الدبوس الهيدروليكي، والذي يتمّ ضمه بشكل موثوق به ولا يضرّ بالأنبوب الحفر النشط.
