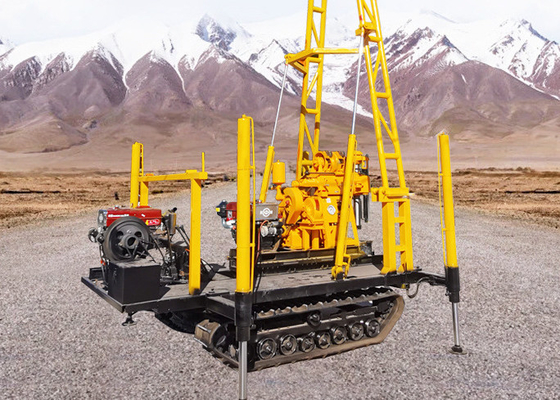

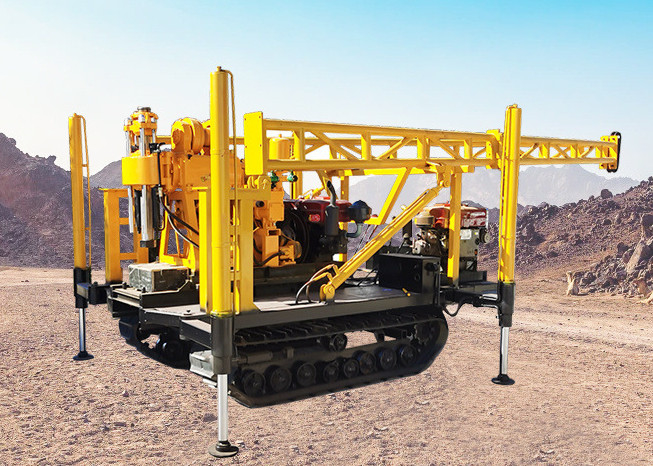

هيكل سفلي مجنزر قابل للطي مخصص لآلات الحفر

هيكل برجي قابل للطي مخصص لمنصة الجنزير للهيكل السفلي لآلات الحفر

منصة بناء مخصصة مجنزرة للهيكل السفلي لآلات الحفر

وصف المنتج

يتم تثبيت حذاء الجنزير على مفصل السكة بمسامير عالية القوة ، ويتم الضغط قليلاً على مفصل سكة السلسلة والسكك الحديدية جنبًا إلى جنب مع جلبة سكة السلسلة في طريقة تناسب التداخل.تستخدم هذه السيارة مسارًا بمسافة 135 ملم.مسار المسار مغلق قليلاً بحلقة مطاطية خاصة لمنع الرمل والماء والجزيئات الكاشطة الأخرى والوسائط المسببة للتآكل من دخول سطح التزاوج للدوران النسبي.

تفاصيل تقنية المنتج

تصنيف المسار

يمكن تقسيم مسار الخزان إلى نوعين وفقًا لهيكله: نوع المفصلة ذات المسمار المعدني ونوع المفصلة المطاطية المعدنية.يمكن تقسيم المفصلة المطاطية المعدنية إلى نوع دبوس واحد ونوع دبوس مزدوج. الزاحف من نوع الدبوس المعدني له هيكل بسيط ، ثقب الدبوس والدبوس عبارة عن احتكاك جاف مباشرة ، وسريع التآكل ، وعمر خدمة قصير.أثناء صيانة الخزان ، غالبًا ما يتبين أن مسمار الجنزير مطحون على شكل "طماطم على العصي".دبوس الجنزير هو أيضًا أحد الأجزاء المستهلكة. يتم معالجة الجنزير المفصلي بالمطاط المعدني بالفلكنة باستخدام أطواق مطاطية متعددة على المسمار المعدني ويتم ضغطه في فتحة مسمار حذاء الجنزير.بهذه الطريقة ، لا يوجد احتكاك مباشر بين مسمار الجنزير وفتحة مسمار حذاء الجنزير.عند الالتواء ، ينتج عن الطوق المطاطي فقط التواء مرن ، مع ضوضاء منخفضة وعمر خدمة طويل.بالطبع ، الهيكل معقد أيضًا والتكلفة مرتفعة.يربط المسار المطاطي المعدني مزدوج السن دبابيس مداس الجنزير مع الموصل الطرفي.القوة جيدة والتفكيك والتجميع مريحان ، لكن الهيكل معقد ، وهو شكل المسار الرئيسي في دبابة القتال الرئيسية

تطبيقات المنتج الرئيسية

إن شاسيه الجنزير المطاطي قابل للتطبيق في الغالب في الصناعات الخفيفة الصغيرة وصناعة آلات البناء الصغيرة.الصناعة الخفيفة هي بشكل عام آلات زراعية في حدود طن واحد إلى أربعة أطنان.تستخدم صناعة آلات البناء بشكل أساسي في صناعة الحفر الصغيرة.

نطاق الاستخدام وعمر الخدمة للمسار الفولاذي واختيار ظروف العمل أوسع نسبيًا.وهي تتألف من الجنزير الفولاذي ، عجلة الأحذية ، عجلة التوجيه ، الأسطوانة ، الشاسيه ومخفضان للسير (يتكون المخفض المتحرك من المحرك ، وعلبة التروس ، والفرامل ، وجسم الصمام).بشكل عام ، على سبيل المثال ، يتم ترتيب جهاز الحفر على الهيكل ككل ، ويمكن تعديل سرعة المشي لهيكل الزاحف بواسطة مقبض التحكم ، مما يجعل الماكينة بأكملها تحقق حركة مريحة ، وتدوير ، وتسلق ، ومشي ، إلخ.

صيانة روتينية

1. يجب تنظيف الماكينة قبل نهاية كل وردية لإزالة الشوائب وغيرها من الحطام في منتصف المسار.

2. افحص وأحكم ربط مسامير مداس الجنزير السائبة ومسامير ربط الأجزاء الهيكلية في كل وردية ، واستبدل تلك التالفة في الوقت المناسب.

3. تحقق مما إذا كانت كل وصلة أنبوب تتسرب من الزيت وما إذا كان كل خرطوم مضغوطًا أو متآكلًا.

4. افحص فلتر الزيت المرتجع كل وردية في غضون شهر واحد بعد استخدام الماكينة الجديدة ، واستبدل عنصر الفلتر وفقًا للحالة.بعد شهر واحد ، استبدل عنصر الفلتر مرة واحدة في الشهر.(يتكون عنصر المرشح من الورق ، وعدد قليل من المواد الاستهلاكية منخفضة القيمة ، ولا يمكن إعادة استخدامه بعد التنظيف)

5. تحقق من حالة الزيت الهيدروليكي في كل وردية.راقب مستوى مقياس مستوى السائل في خزان الزيت الإضافي وقم بتجديد الزيت في الوقت المناسب.سيؤدي انخفاض مستوى السائل إلى فشل سابق لأوانه لشفط المضخة الثلاثية.يتم تخزين الزيت الهيدروليكي في حاويات خاصة محكمة الغلق.أثناء الصيانة الأرضية ، يجب إضافة الزيت إلى النظام من خلال مرشح الزيت.في موقع البناء ، يجب إضافة الزيت من خلال مرشح عودة الزيت الموجود أعلى خزان الزيت الإضافي للماكينة.يجب تنظيف حشو الزيت بقطعة قماش لا تسقط الصوف قبل إعادة التزود بالوقود.
