الحفر الدائم Gyrator الجمعية اللون الأحمر لحفر آبار المياه ISO 9001 وافق
ملخص الخدمة

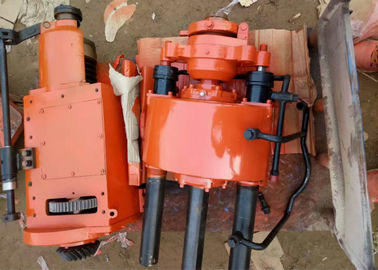

تجميع دوار مثقاب متين باللون الأحمر لحفارات آبار المياه معتمد من ISO 9001 مواصفات المنتج السمة القيمة النوع تجميع دوار المثقاب رقم الموديل GK-180 / GK 200 / XY-1A / XY-1B التطبيق آلة الحفر الجيولوجي، السيارات الشهادة ISO9001 اللون طلب العميل وصف المنتج الهيكل:يتم تركيب معظم أجزاء الدوار في صندوق الع...
| السمة | القيمة |
|---|---|
| النوع | تجميع دوار المثقاب |
| رقم الموديل | GK-180 / GK 200 / XY-1A / XY-1B |
| التطبيق | آلة الحفر الجيولوجي، السيارات |
| الشهادة | ISO9001 |
| اللون | طلب العميل |
الهيكل:يتم تركيب معظم أجزاء الدوار في صندوق العمود الرأسي. يتم تركيب الترس المخروطي الصغير على عمود الترس الداخلي من خلال الشق. يحتوي مقعد الحلقة على مسمار "T" على شكل حلقة ويتحد مع خمسة مسامير "T". يتم تثبيت الكم، ويمكن فك الصامولة الموجودة على مسمار "T" لضبط زاوية ميل الدوار لتحقيق الحفر الزاوي.
| نوع GK-200 | |
|---|---|
| عمق الحفر | بحد أقصى 200 متر |
| سرعة المغزل | (4 سرعات) 115 230 505 1010 دورة في الدقيقة |
| قطر الفتحة | بحد أقصى 300 ملم |
| شوط المغزل | 450 ملم |
| قطر قضيب الحفر | 50 ملم |
| سحب المغزل لأسفل | بحد أقصى 15 كيلونيوتن |
| قدرة رفع المغزل | بحد أقصى 25 كيلونيوتن |
| نطاق الزاوية | 90-75 |
| مضخة الزيت | مضخة المياه | ||
|---|---|---|---|
| الموديل | YBC-20/125 | الموديل | مضخة مكبس أحادية الحركة ترددية أفقية |
| الضغط المقنن | 12.5 ميجا باسكال | ضغط العمل | بحد أقصى 1.2 ميجا باسكال |
| معدل التدفق | 20 مل/دورة | ||
| السرعة المقننة | 2000 دورة في الدقيقة | ||
| الرافعة | الطاقة (ديزل) | ||
|---|---|---|---|
| أقصى قدرة رفع | 15 كيلونيوتن | موديل (محرك ديزل) | 1115 |
| دوران أسطوانة الرفع | 20.39.85.170 دورة في الدقيقة | القدرة المقننة | 20 كيلو واط |
| قطر الأسطوانة | 140 ملم | السرعة المقننة | 2200 دورة في الدقيقة |
الوزن:حوالي 525 كجم
الحجم:1433x697x1273 ملم
يتم تثبيت مقعد البرج على جسم علبة التروس باستخدام 8 مسامير. يتم توصيل الترس المخروطي الكبير بالبطانة الرأسية عبر مفتاح، ويتم توصيل البطانة الرأسية بالسيارة الرأسية من خلال الفتحة السداسية، مما يؤدي إلى دوران العمود الرأسي في العمود الرأسي. يمكن تحريك الكم محوريًا، ويتم تحقيق الحركة عن طريق دفع قضيب المكبس والشعاع إلى الغرفة العلوية أو السفلية للأسطوانة.
ينتهي العمود العلوي ببطانة علوية، وتوفر البطانة العلوية ست كرات فولاذية. عند الضغط على مقبض منع المناورة لأسفل، يتم دفع الكرات الفولاذية الست نحو مركز العمود الرأسي من خلال الجاكيت الداخلي، ويتم دمج الأخدود الدائري شبه الدائري لأنبوب الحفر في العمود العلوي. في الداخل، يتم تثبيت أنبوب الحفر على الجهاز لتحقيق حركة الحفر. عند رفع المقبض لأعلى، تنفصل الكرة الفولاذية عن أنبوب الحفر ويمكن عكسها.
لعرض مقياس شوط العمود الرأسي، يتم ترتيب بطانة علوية بفتحة سداسية في الطرف العلوي من العمود الرأسي، ويمكن نقل الحركة الدورانية إلى أنبوب الحفر للجهاز السداسي.
- انتبه إلى التحقق مما إذا كانت مسامير وصواميل خطوط المياه والغاز وملحقات جهاز الحفر المختلفة ثابتة في أي وقت
- تحقق دائمًا من حالة زيت التشحيم لمحرك الرياح
- عندما يكون وجه العمل مغمورًا في الماء، يجب استخدام رأس حفر كبير القطر لإدخال أنبوب الحفر عند فتح الفتحة، بحيث يكون أنبوب الحفر على بعد 1-2 متر فوق سطح الماء لمنع الطين وخبث الصخور من السقوط في الفتحة
- لا يُسمح لجهاز الحفر بالرجوع للخلف أثناء عملية الحفر، وذلك لمنع سقوط أنبوب الحفر في الفتحة
- عندما يتوقف جهاز الحفر عن العمل لفترة قصيرة، يجب إعطاء كمية صغيرة من ضغط الهواء لمنع الرواسب من غزو الجزء الداخلي لجهاز الحفر. إذا توقف جهاز الحفر عن العمل لفترة طويلة، يجب رفع جهاز الحفر بمقدار 1-2 متر بعيدًا عن قاع الفتحة للتثبيت
منتجات Jinzhou Shitan Machinery Equipment Co., Ltd. الرئيسية:
جهاز حفر هوائي / جهاز حفر بالهواء (ST-180، ST-200، ST-260، ST-300، ST-350، ST-400، ST450، ST-450، ST-500، ST-600، ST-800 وأجهزة حفر آبار المياه الهوائية الأخرى)، جهاز حفر آبار المياه الزاحف / جهاز حفر مثبت على مقطورة / جهاز حفر آبار المياه / آلة حفر آبار المياه الهيدروليكية / معدات حفر الصخور الصلبة / جهاز حفر قلب الماس / جهاز حفر جيولوجي / جهاز حفر اختبار التربة / جهاز حفر آبار المياه المحمول (ST-30، ST-50، XY-1A، XY-1B، XY-2، XY-2B، GK180، GK200، GY150، GY200 وجهاز حفر الصدمات 30، جهاز حفر الأنفاق من سلسلة ZLJ وآلات الحفر الجيولوجية الأخرى) هيكل زاحف، مضخة طين الحفر (سلسلة BW150، BW160، BW200، BW250، BW850 مضخات طين الحفر)، ضاغط هواء للحفر، رؤوس حفر آبار المياه (رأس حفر PDC، رأس ثلاثي المخروط، رأس زر DTH)، أنابيب حفر آبار المياه، قطع غيار جهاز الحفر (قضبان الحفر، وصلة قضبان الحفر، أنابيب الغلاف، وصلة الغلاف، أنبوب القلب، وصلة أنبوب القلب، رافعات، مطرقة إسقاط تلقائية، أخذ عينات، أداة SPT، مفتاح شوكة، مفتاح وسادة، وصلة قفل)، ناقل زاحف
جودة جيدة، خدمة ما بعد البيع احترافية، نرحب بالطلب
